Если вы занимаетесь учётом ресурсов, управляете СНТ, многоквартирным домом или промышленным объектом — рано или поздно вы встретите аббревиатуру LoRaWAN. Она звучит как технический термин из учебника, но за ней стоит вполне понятная и очень практичная идея. В этой статье разберём её по-человечески: что такое LoRaWAN, как работает, чем отличается от других технологий и почему её выбирают для автоматического учёта ресурсов по всей России.
LoRaWAN расшифровывается как Long Range Wide Area Network - «сеть дальней связи широкого охвата». Это технология беспроводной передачи данных, которая разработана специально для устройств Интернета вещей: счётчиков, датчиков, сенсоров - всего, что нужно передавать небольшие порции данных на большие расстояния и при этом работать годами от одной батарейки.
Если совсем просто: LoRaWAN - это как мобильная связь, только без SIM-карт, без ежемесячных платежей оператору. Один счётчик с LoRa-модулем самостоятельно передаёт показания на базовую станцию на расстоянии до 3 километров в городской застройке — по воздуху, без проводов и без участия человека. Технология работает в диапазоне частот 868 МГц. С 28 января 2021 года LoRaWAN утверждён Росстандартом как один из национальных стандартов России - это означает официальное признание и правовую основу для применения в коммерческом учёте ресурсов.
Почему именно LoRaWAN, а не Wi-Fi или GSM
Вопрос логичный: сети GSM покрывают всю страну, Wi-Fi есть в каждом доме - зачем ещё одна технология? Дело в том, что ни GSM, ни Wi-Fi не решают задачи IoT эффективно. Wi-Fi работает на расстоянии 50–100 метров и потребляет много энергии - устройство на батарейке проживёт не больше нескольких недель. GSM обеспечивает дальность и покрытие, но требует SIM-карты для каждого устройства и ежемесячной платы оператору. При сотнях счётчиков это превращается в значительную статью расходов.
LoRaWAN занимает свою нишу - туда, куда другие технологии не попадают. Радиомодули LoRaWAN в четыре раза дешевле GSM/3G модулей. Передача данных через LoRaWAN в 20 раз дешевле, чем через сотовые сети. Одна базовая станция покрывает территорию в радиусе 2-3 километров в городе и обслуживает тысячи устройств одновременно. Батарея устройства работает 10 лет без замены. Всё это делает LoRaWAN оптимальным выбором именно для задач учёта ресурсов: воды, электроэнергии, газа, тепла.
Показательно сравнение с NB-IoT — другим стандартом для IoT, также набирающим популярность. NB-IoT работает через операторов сотовой связи и требует лицензируемых частот. LoRaWAN работает в нелицензируемом диапазоне 868 МГц — развернуть собственную сеть может любая организация без разрешений от регулятора. При этом устройства NB-IoT должны синхронизироваться с сетью перед каждой передачей данных, что расходует дополнительную энергию. Устройства LoRaWAN работают полностью асинхронно — просыпаются только тогда, когда нужно отправить пакет данных, и сразу уходят в режим сна. Именно это обеспечивает 10-летний ресурс батареи.

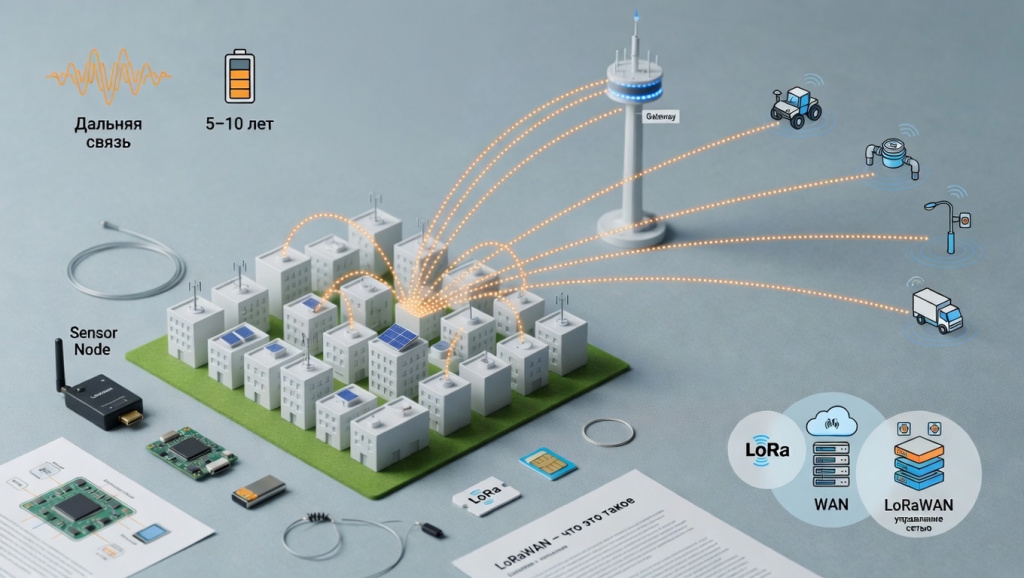

Как работает LoRaWAN: архитектура сети
Сеть LoRaWAN состоит из трёх уровней. Первый - конечные устройства: счётчики, датчики, сенсоры с встроенным LoRa-радиомодулем. Они самостоятельно передают данные по радиоканалу на базовую станцию. Устройства работают асинхронно - «спят» большую часть времени и просыпаются только для отправки данных, что и обеспечивает многолетнюю автономность.
Второй уровень - базовые станции LoRaWAN (шлюзы). Они принимают данные от всех устройств в зоне покрытия и передают их в облако через интернет. Одна станция способна обслуживать тысячи устройств. Важная особенность: устройство не привязано к конкретной базовой станции - авторизация происходит на сервере через любую ближайшую станцию. Если в зоне покрытия есть несколько станций — данные примет та, у которой в данный момент лучший сигнал. При выходе одной станции из строя устройства автоматически переключаются на соседние без потери данных.
Третий уровень - облачный сервер и программное обеспечение. Именно здесь данные обрабатываются, хранятся и становятся доступными пользователю через личный кабинет или мобильное приложение. Хороший сервер поддерживает интеграцию с внешними системами через API - например, с 1С или биллинговыми программами. Облако хранит полную историю данных за весь период работы устройств — каждый показатель с точной временной меткой, защищённый от изменений.
Преимущества LoRaWAN перед другими технологиями IoT
По сравнению с NB-IoT - сотовым стандартом для IoT - LoRaWAN не требует лицензий на частоты и работает независимо от сотовых операторов. Устройства NB-IoT должны синхронизироваться с сетью перед каждой передачей данных, что увеличивает потребление энергии. Устройства LoRaWAN работают асинхронно и тратят энергию только на фактическую передачу. По сравнению с ZigBee - LoRaWAN обеспечивает несравнимо большую дальность: ZigBee работает на расстоянии до 100 метров, LoRaWAN - до 3 километров в городской застройке. По сравнению с проводными решениями - не требует прокладки кабелей связи, что особенно важно при работе с существующей застройкой.
Технология хорошо проникает через препятствия - железобетонные конструкции, стены, перекрытия. Это особенно важно для счётчиков, установленных в подвалах, технических помещениях, шахтах и других местах с ограниченным сигналом GSM. Там, где GSM-сигнал практически отсутствует, LoRaWAN на диапазоне 868 МГц уверенно проходит сквозь несколько метров железобетона.
Ещё одно важное преимущество — масштабируемость. Добавление нового устройства в сеть LoRaWAN занимает минуты: прибор регистрируется на сервере, и он автоматически начинает работу через ближайшую базовую станцию. Никакой дополнительной настройки инфраструктуры не требуется. Сеть масштабируется от одного счётчика до десятков тысяч устройств без изменения архитектуры — это именно тот принцип, на котором построена платформа КОМЕТА.
Безопасность данных в LoRaWAN
Все данные в сети LoRaWAN передаются в зашифрованном виде. Протокол использует двухуровневое шифрование AES-128. Это означает, что даже если кто-то перехватит радиосигнал — расшифровать данные без ключей невозможно. Каждое устройство имеет уникальный идентификатор DevEUI и ключи шифрования, которые прописываются при производстве или активации. Подделать данные от имени конкретного устройства без знания его ключей практически невозможно — это важно для юридической значимости показаний приборов учёта.
Где применяется LoRaWAN
Сфера применения LoRaWAN широка. В ЖКХ и учёте ресурсов - счётчик электроэнергии с LoRaWAN и счётчики воды, газа и тепла с LoRa-модулями автоматически передают показания без участия обходчика. Счётчик LoRaWAN не требует SIM-карты, работает на батарее 10 лет и передаёт данные на расстоянии до 3 км - именно это делает его оптимальным выбором для СНТ, управляющих компаний и промышленных объектов. В управлении уличным освещением - умные светильники получают команды по сети LoRaWAN, экономя до 30–50% электроэнергии. В мониторинге газа - датчики загазованности LoRaWAN мгновенно сигнализируют об утечке природного или угарного газа с голосовым оповещением на телефон. В промышленности - контроль оборудования, мониторинг температуры, давления, влажности в производственных помещениях. В сельском хозяйстве - датчики влажности почвы, системы полива, мониторинг теплиц. В «умном городе» - контроль вывоза мусора, парковочные датчики, мониторинг состояния городской инфраструктуры.
Компания КОМЕТА создала сеть LoRaWAN федерального уровня. В Новосибирске развёрнута сеть из более чем 400 базовых станций, поддерживающая свыше 40 000 умных устройств. Аналогичные сети работают в Санкт-Петербурге, Республике Саха и других регионах России. Среди клиентов — ПАО МТС (мониторинг базовых станций по всей стране), апарт-отели VALO, коттеджные посёлки Greenwood, ТРК ЭКОПАРК, ГДК Ленск-Газ.
LoRaWAN в России: правовой статус и стандарты
В России LoRaWAN работает в диапазоне 868 МГц, который относится к нелицензируемым частотам. Это означает, что для развёртывания сети не нужно получать разрешение от регулятора. С 2021 года технология имеет статус национального стандарта. Все устройства и базовые станции, работающие по этому стандарту, обязаны соответствовать его требованиям, что гарантирует совместимость оборудования разных производителей.
Приборы учёта на базе LoRaWAN, применяемые для коммерческих расчётов, должны быть внесены в государственный реестр средств измерений и иметь действующее свидетельство о поверке - точно так же, как и обычные счётчики. Программное обеспечение «КОМЕТА-Энергоучёт» сертифицировано и внесено в единый реестр средств измерений как серийная система учёта. Это означает, что данные, собранные платформой КОМЕТА, имеют полную юридическую силу для коммерческих расчётов и могут использоваться в качестве доказательной базы при разрешении споров.
Как выбрать оборудование LoRaWAN: на что обращать внимание
При выборе оборудования LoRaWAN для задач учёта ресурсов важно обратить внимание на несколько ключевых параметров. Первое — сертификация счётчиков. Прибор учёта, используемый для коммерческих расчётов, должен быть включён в государственный реестр средств измерений. Не все LoRaWAN-счётчики на рынке имеют такой статус — уточняйте этот момент у поставщика.
Второе — класс защиты базовой станции. Оборудование, монтируемое на улице, должно иметь степень защиты не ниже IP65. Базовые станции КОМЕТА имеют IP67 и монтируются непосредственно на опоры ЛЭП без дополнительного корпусирования — это значительно снижает стоимость монтажа.
Третье — наличие двунаправленного канала. Если планируется дистанционное управление нагрузкой (отключение должников), счётчик должен поддерживать приём команд от сервера, а не только передачу данных. Уточняйте класс устройства и наличие встроенного реле.
Четвёртое — облачная платформа. Данные со счётчиков должны куда-то поступать и там обрабатываться. Оцените удобство личного кабинета, наличие балансного учёта, интеграцию с 1С через API, мобильное приложение для абонентов. Именно платформа определяет, насколько полезными окажутся данные с устройств в ежедневной работе.
Как КОМЕТА использует LoRaWAN
Платформа КОМЕТА строит решения для учёта ресурсов на базе LoRaWAN с 2015 года. Все продукты КОМЕТА - АСКУЭ (электроэнергия), АСКУВ (вода), АСКУГ (газ), АСКУТ (тепло), АСУНО (освещение) и датчики загазованности - работают в единой LoRaWAN-инфраструктуре. Это означает, что одна базовая станция обслуживает все типы устройств на объекте, а все данные поступают в единый личный кабинет.
Внедрение возможно поэтапно - начиная с одного счётчика. Не нужно прокладывать новые кабели. Монтаж выполняет штатный электрик или сантехник. Оборудование и сервисы предоставляются для тестирования бесплатно в рамках пилотной зоны. Подробнее о конкретных решениях: счётчик электроэнергии LoRaWAN, счётчик воды LoRaWAN, базовая станция LoRaWAN.
Для новых клиентов КОМЕТА предлагает договор опытной эксплуатации — бесплатное предоставление нескольких приборов учёта для тестирования системы на реальном объекте до принятия решения о полном внедрении. Это позволяет оценить работу платформы, удобство личного кабинета и качество связи на конкретной территории без каких-либо финансовых рисков.
Часто задаваемые вопросы
Что такое LoRaWAN простыми словами?
LoRaWAN — это технология беспроводной передачи данных на большие расстояния (до 3 км) при минимальном потреблении энергии. Она создана для устройств IoT: счётчиков, датчиков, сенсоров. Данные передаются без SIM-карт и без платы за трафик.
Чем LoRaWAN отличается от Wi-Fi и GSM?
Wi-Fi работает на расстоянии до 100 метров, GSM требует SIM-карты и ежемесячной платы. LoRaWAN покрывает до 3 км, не требует SIM-карт, а передача данных в 20 раз дешевле GSM. Идеально для устройств, которые редко отправляют небольшие пакеты данных.
Сколько устройств может обслуживать одна базовая станция LoRaWAN?
Одна базовая станция LoRaWAN способна обслуживать тысячи устройств одновременно. В Новосибирске сеть из 400 станций КОМЕТА обслуживает более 40 000 умных счётчиков и датчиков.
Нужна ли лицензия для использования LoRaWAN?
Нет. LoRaWAN работает в нелицензируемом диапазоне частот 868 МГц. С 2021 года технология утверждена Росстандартом как национальный стандарт.
Как долго работает устройство на батарее в сети LoRaWAN?
Устройства LoRaWAN потребляют минимум энергии — они «спят» между сеансами передачи данных. Батарея встроенного радиомодуля рассчитана на 10 лет автономной работы.
Выгоды LoRaWAN для бизнеса и ЖКХ
- Дальность до 3 км в городе - одна станция покрывает целый посёлок или квартал
- Батарея устройства - 10 лет без замены
- Радиомодули в 4 раза дешевле GSM-решений
- Передача данных в 20 раз дешевле сотовых сетей
- Нет SIM-карт, нет ежемесячных платежей оператору
- Не требует лицензий и разрешений на частоты
- Монтаж без прокладки новых кабелей связи
- Шифрование AES-128 - защита данных от перехвата
- Масштабирование от 1 устройства до десятков тысяч
- Национальный стандарт России с 2021 года
